Effekt eines mobilen Raumluftfilters auf die Aerosolbelastung in chirurgischen Untersuchungsräumen vor dem Hintergrund der COVID-19-Pandemie

Effect of a mobile room air filter on the aerosol burden in surgical examination rooms against the background of the COVID-19 pandemic

Zusammenfassung

Vor dem Hintergrund des Übertragungsweges von SARS-CoV-2-Viren durch kontaminierte Luftschwebeteilchen (Aerosole) wurde in einem chirurgischen Untersuchungsraum ohne Lüftungsmöglichkeit die Belastung an Luftschwebeteilchen mit bzw. ohne Verwendung eines Luftfiltergerätes gemessen. Hierbei zeigte sich bei Verwendung des Filtergerätes eine deutliche Reduktion der entsprechenden Luftpartikel. In Untersuchungs- und Behandlungsräumen, die baubedingt keine Lüftungsmöglichkeiten bieten, sollten mobile Luftfiltergeräte daher zum Einsatz kommen.

Abstract

Due to the airborne transmission of the coronavirus disease 2019 (COVID 19) via aerosols or microdroplets, this study investigated the effect of a mobile air filter system in a surgical examination room. The use of the air filter system led to a significant reduction of aerosols in the room. Therefore the use of a high efficiency air filtration device, in examination rooms with poor ventilation, e.g. lack of windows or local exhaust, is mandatory.

Einleitung

Auch wenn die Übertragungswege von SARS-CoV‑2 noch nicht vollständig geklärt sind, spielt die Infektion durch viruskontaminierte Luftschwebeteilchen (Aerosole) offensichtlich die entscheidende Rolle bei der Infektion von Mensch zu Mensch [5, 6, 16]. In Abhängigkeit vom „Ausstoß“ (Sprechen, Atmen, Singen, Husten, Niesen …) werden Partikel unterschiedlichster Größe produziert und in die Umgebungsluft abgegeben. Während beim Atmen und Sprechen Partikelzellen von 0,75 bis 1,1 μm entstehen, werden beim Husten oder Niesen weitaus größere Teilchen ausgestoßen > 5 μm [2]. Je nach Größe der Teilchen ist die Verbreitung innerhalb eines Raumes unterschiedlich. Während Tröpfchen (>50 µm) relativ rasch zu Boden fallen, können Aerosole (<5 µm) über mehrere Stunden in der Raumluft nachgewiesen werden und auch problemlos aufgrund von Konvektion oder anderweitigen Luftströmungen Distanzen von mehreren Metern zurücklegen [4, 12, 15, 16]. Kommt es zu Inhalation, können diese Teilchen je nach ihrer Größe tief in den Respirationstrakt, bis auf die Ebene der Alveolen, vordringen [6, 10].

Definiert werden diese Imissionen („Feinstaub“) durch die Einheit PM10 („particulate matter“), welche 1987 von der US-amerikanischen Umweltschutzbehörde EPA (Environmental Protection Agency) als „National-Air-Quality Standard“ eingeführt worden war. Die Ziffer 10 steht in diesem Zusammenhang nicht für eine scharfe Trennung bei 10 µm des aerodynamischen Durchmessers, sondern soll das Abscheideverhalten der oberen Atemwege nachbilden: Partikel mit einem aerodynamischen Durchmesser von weniger als 1 µm werden vollständig einbezogen, bei größeren Partikeln wird ein gewisser Prozentsatz gewertet, der mit zunehmender Partikelgröße abnimmt und bei ca. 15 µm schließlich 0 % erreicht. Hierdurch leitet sich letztendlich auch die Bezeichnung PM10 ab, da bei ca. 10 µm genau die Hälfte der Partikel in die Gewichtung eingeht. Im Jahre 1997 wurde die Richtlinie um PM2,5 ergänzt, die dem lungengängigen (alveolengängigen) Feinstaub entspricht. Die Definition ist analog zu PM10, allerdings ist die Gewichtungsfunktion wesentlich steiler (100 %-Gewichtung < 0,5 µm; 0 %-Gewichtung > 3,5 µm; 50 %-Gewichtung bei ca. 2,5 µm). Eine weitere Erweiterung des Regelwerks ist durch PM1 gegeben, welche äquivalent zu PM2,5 für 1 µm definiert wird [1].

Vor dem Hintergrund der oben genannten Übertragungswege wurden bundesweit Vorsorgemaßnahmen propagiert bzw. angeordnet, mit dem Ziel, durch Verminderung der Aerosolexposition das Risiko der Übertragung von SARS-CoV‑2 zu reduzieren. Insbesondere in geschlossenen Räumen und Gebäuden soll hierbei zur Steigerung der Luftzirkulation regelmäßig gelüftet werden („AHA+L“-Regel [3]). Diese Maßnahme zur potenziellen Reduktion der an Aerosole gebundenen Viruslast ist in Räumen ohne Fenster allerdings nicht umsetzbar bzw. ohne größere baulich-technische Eingriffe in die Belüftungsanlagen kaum realisierbar. So ist beispielsweise im u.g. Untersuchungsraum der chirurgischen Klinik (Abb. 1) zwar eine wandmontierte Klimaanlage vorhanden, selbige funktioniert allerdings nach dem Umluftprinzip und hat daher keinerlei luftreinigende Wirkung, sondern trägt hingegen eher zur „Umwälzung“ der kontaminierten Teilchen bei und hat somit einen gegenteiligen Effekt.

Ziel der vorliegenden Untersuchung war es festzustellen, ob sich die nachweisbare Menge an Luftschwebeteilchen in einem Sprechstundenraum, der keinerlei Lüftungsmöglichkeiten bietet, durch Verwendung eines Raumluftfiltergerätes verringern bzw. die Konzentration an Schwebstoffen/Aerosolen in der Luft im Routinebetrieb einer chirurgischen Sprechstunde reduzieren lässt.

Material und Methoden

Im Untersuchungsraum 2148 (Grundfläche 21 m2, Raumvolumen 52 m3, Abb. 1a) der Klinik für Orthopädie, Unfall- und Wirbelsäulenchirurgie des Ostalb-Klinikums in Aalen wurde am 12.11.2020 (Tag 2) ein Raumluftfiltergerät (Fa. DEMA-airtech, Stuttgart, Geräte-Typ AP-40) eingesetzt. Das Gerät besitzt laut Herstellerangaben eine maximale Filterkapazität von 320 m3 pro Stunde. Neben einem Aktivkohlefilter ist ein „High-efficiency-particulate-air“(HEPA)-Filter der Klasse H13 verbaut (European Norm 1822, mindestens Filtereffizienz von 0,3 µm/m3 pro h, Wirkungsgrad 99,95 %). Weiterhin wird eine Plasma- und UV-Licht-Bestrahlung der filtrierten Luft durchgeführt, was laut Herstellerangaben zusätzlich zur Filtereliminierung der Schwebstoffe, zu einer Abtötung von Viren und Bakterien in Höhe über 99 % führen soll (Guangdong Detection Centre of Microbiology, Report No. 2020SP8365R03E [8]). Das Gerät wurde im „Automatik-Modus“ betrieben, es stand in unmittelbar Nähe am Schreibtisch, zwischen Untersucher- und Patientenstühlen (Abb. 1a, b). Der Gehalt an Feinstaubpartikeln/Aerosolen der Raumluft wurde mittels eines auf dem Schreibtisch positionierten Messgerätes (IGERESS, Typ 6930, Fa. Shenzhenshi, Shenzen, China) gemessen. Hierbei wurden im Intervall von jeweils 15 Minuten die Anzahlen der Partikelgrößen PM2,5, PM1,0 und PM10 (jeweils in µg/m3) erfasst. Zum Vergleich war am Vortag (Tag 1) die Messung in derselben Art und Weise ohne die Verwendung des Luftfiltergerätes durchgeführt worden.

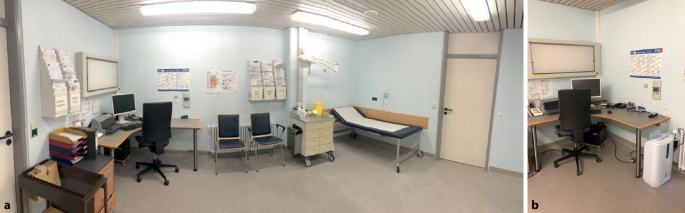

Abb. 1
figure1

a Untersuchungsraum ohne Lüftungsmöglichkeit; b Position des Raumluftfilters

An den genannten Tagen wurde in dem Raum die Routinesprechstunde der Abteilung abgehalten. Diese bestreitet jeweils ein Facharzt der Klinik mit Unterstützung von 2 Sprechstundenhilfen. Gemäß den tagesaktuellen Bestimmungen der Kliniken Ostalb trugen alle im Raum befindlichen Personen einen Mund-Nase-Schutz, wobei diesbezüglich keine Filterklasse der Maske vorgegeben war.

Ergebnisse

An den beiden genannten Tagen wurden 23 (Tag 1) bzw. 17 Patienten (Tag 2) in der Sprechstunde behandelt. Die Abb. 2 zeigt exemplarisch den Verlauf der Messkurve für die Teilchengröße PM2,5. (Die Kurven für PM10 und PM1,0 verlaufen jeweils annähernd identisch.)

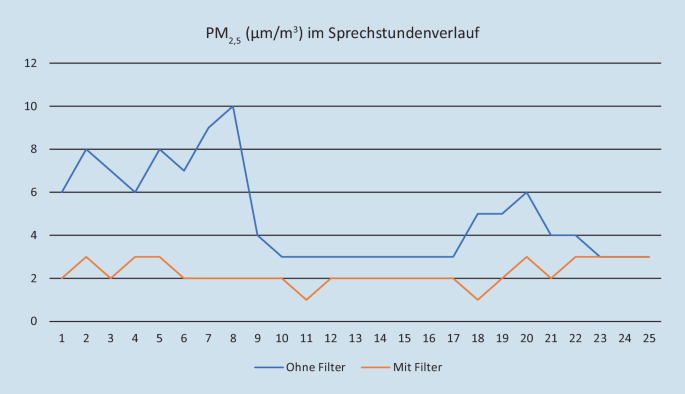

Abb. 2
figure2

Kurvenverläufe für PM2,5 im Rahmen der Sprechstunde ohne (blau) bzw. mit (orange) Verwendung eines Raumluftfilters. X‑Achse Messzeitpunkte im 15-min-Intervall (0 Beginn der Sprechstunde), Y‑Achse PM2,5 (µm/m3)

In Tab. 1 und 2 sind die Werte für Mittelwert, Standardabweichung, Median und Interquartilenabstand (IQA) angegeben. Es zeigte sich am Tag 2 für alle genannten Teilchengrößen eine deutliche Reduktion der Werte im Vergleich zu Tag 1 um jeweils mindestens 50 %.

Tab. 1 Mittelwert, Standardabweichung, Median und Interquartilsabstand (IQA: 3. Quartil bis 1. Quartil) der gemessenen Partikelgrößen ohne Verwendung des Raumluftfilters
Tab. 2 Mittelwert, Standardabweichung, Median und Interquartilsabstand (IQA: 3. Quartil bis 1. Quartil) der gemessenen Partikelgrößen mit Verwendung des Raumluftfilters

Diskussion

Aufgrund des Fehlens einer kausalen Therapie für die COVID-19 und derzeit noch nicht flächendeckend verfügbarem Impfstoff gegen SARS-CoV‑2 ist die Vermeidung bzw. Verringerung der Aerosolexposition derzeit die wichtigste Maßnahme zur Infektionsprophylaxe. Bundesweit wird daher die „AHA+L“-Regel [3] propagiert bzw. behördlich angeordnet, wobei dem Tragen eines effektiven Mund-Nase-Schutzes eine sehr hohe Infektionsprävention zukommt [7, 13, 14]. Hinsichtlich der Effektivität des Luftaustausches im Raum (regelmäßiges Lüften) weisen neueste Untersuchungen darauf hin, dass in geschlossenen Räumen mit Publikumsverkehr und schlechter Ventilation das Risiko einer Infektion mit SARS-CoV‑2 erhöht ist [17]. Kähler et al. [11] konnten diesbezüglich im experimentellen Set-up unter Laborbedingungen nachweisen, dass mobile Raumluftfilter innerhalb sehr kurzer Zeit die Aerosolbelastung auf minimale Werte reduzieren können.

Die vorliegende Untersuchung konnte nun feststellen, dass durch die Verwendung eines Raumluftfilters die Menge an potenziell virusbelastenden Schwebstoffen in der Luft auch unter den Alltagsbedingungen einer chirurgischen Sprechstunde deutlich reduziert werden kann: Die Aerosolkonzentration reduzierte sich für alle erfassten Partikelgrößen um jeweils mindestens 50 % (vgl. Tab. 1 und 2 – auf eine Berechnung des Signifikanzniveaus haben wir an dieser Stelle verzichtet und nur rein deskriptiv Mittelwert, Standardabweichung und Median angegeben, da die Messreihen keine eindeutige Normalverteilung zeigten).

Die reale Sprechstundensituation ist allerdings gleichzeitig auch eine Schwäche der vorliegenden Untersuchung: Die Anzahl an Patienten an den beiden Untersuchungstagen waren nicht identisch, zudem wurde eine weitere Differenzierung (anwesende Begleitpersonen/konkrete Dauer des Aufenthalts im Untersuchungszimmer/mehrfacher Kontakt im Zimmer z. B. vor und nach dem Röntgen) nicht durchgeführt. Diese Inkonstanz im Versuchsaufbau ließe sich allerdings auch nicht durch eine exakt gleiche Verteilung der Sprechstundenkontakte umgehen – ist die Aerosolemission eines einzelnen Individuums doch von einer Vielzahl von Faktoren abhängig (Art und Dauer des Redens, Husten, Niesen, Bewegung im Raum etc.) und kann daher niemals standardisiert oder vorhergesagt werden. Vor diesem Hintergrund ist es auch nachvollziehbar, dass im vorliegenden Setting die Reduktion der Schwebeteilchen geringer war als unter den kontrollierten Bedingungen des Laborversuchs [11]. Dennoch sollte in künftigen Untersuchungen der zeitliche Verlauf der Partikelanzahl in Abhängigkeit vom Publikumsverkehr (Anzahl und Verweildauer der im Raum befindlichen Personen) berücksichtigt werden.

Ein anderer potenzieller Kritikpunkt der vorliegenden Untersuchung ist das verwendete Messgerät, welches hinsichtlich der Messqualität für die erhobenen Parameter zwar CE-zertifiziert, nicht aber DIN-geprüft ist. Die absoluten Werte der vorliegenden Untersuchung sind hierdurch mit einer möglichen Ungenauigkeit behaftet. Die Aussage der Untersuchung wird dadurch allerdings nicht geschwächt, da es sich – selbst wenn ein entsprechender Fehler vorliegen sollte – um einen durchgängigen, systematischer Fehler beider Messungen (mit/ohne Raumluftfilter) handeln würde. Selbiger ist irrelevant, da es in der vorliegenden Untersuchung nicht auf die absolute, sondern auf die relative Veränderung der Werte ankommt. So konnten wir eine deutliche Reduktion der Luftschwebeteilchen durch den Raumluftfilter nachweisen. Inwieweit sich hierdurch das konkrete individuelle Risiko einer potenziellen Infektion mit SARS-CoV‑2 tatsächlich reduziert, konnte in der vorliegenden Untersuchung selbstverständlich nicht überprüft werden. Allerdings darf konstatiert werden, dass bei einer mehr als hälftigen Reduktion der Virenmenge, der ein Individuum via Aerosolinhalation ausgesetzt ist, sich folgerichtig auch das Risiko der tatsächlichen Infektion um mehr als 50 % reduziert. Selbiges geschieht unabhängig von der individuellen Resistenzlage gegen das Virus. Auch andere Autoren raten daher zur Verwendung von Raumluftfiltern zur Verringerung des Infektionsrisikos mit SARS-CoV‑2 [15, 17].

Der verwendete Luftfilter kann bei maximaler Filterkapazität unter Volllast (320 m3/h) und einem Raumvolumen von 52 m3 den vom Umweltbundesamt [9] empfohlenen 6‑fachen Luftdurchsatz innerhalb einer Stunde gewährleisten. Weiterhin gibt der Hersteller an, durch UV-Licht und Plasmabestrahlung zusätzlich zur reinen Filterung der Aerosole auch eine über 99,9 %ige Eliminierung von Viren und Bakterien zu erreichen. Dies lässt eine weitere Reduktion der potenziell infektiösen Viruslast erwarten. Wie sich dies dann konkret auf die potenzielle Infektion mit SARS-CoV‑2 für das einzelne Individuum auswirkt, muss in weiteren Untersuchungen überprüft werden.

Fazit für die Praxis

Durch die Verwendung eines mobilen Raumluftfilters kann die Aerosolbelastung innerhalb eines geschlossenen Raumes ohne Lüftungsmöglichkeit unter den realen Bedingungen einer chirurgischen Sprechstunde deutlich reduziert werden. Eine indirekte Minderung des potenziellen Infektionsrisikos einer durch Aerosole übertragenen Krankheit kann somit angenommen werden. In Untersuchungs- oder Besprechungsräumen von Krankenhäusern, die baubedingt keine Lüftungsmöglichkeiten bieten, ist der Einsatz von mobilen Raumluftfiltern unter den aktuellen Bedingungen der COVID-19-Pandemie aus unserer Sicht daher absolut sinnvoll.

Literatur

  1. 1.

    https://de.wikipedia.org/wiki/Feinstaub. Zugegriffen: 07.11.2020

  2. 2.

    Asadi S et al (2019) Aerosol emission and superemission during human speech increase with voice loudness. Sci Rep 9:2348. https://doi.org/10.1038/s41598-019-38808z

    Article  PubMed  PubMed Central  Google Scholar

  3. 3.

    Beerheide R, Maibach-Nagel E (2020) Pandemiekonzepte. Differenzierte Ansätze. Dtsch Ärztebl Int 117:A2034–5

    Google Scholar

  4. 4.

    van Doremalen N et al (2020) Aerosol and surface stability of SARS-coV‑2 as compared with SARS-coV‑1. N Engl J Med 382(19):1564–1567

    Article  Google Scholar

  5. 5.

    Drossinos Y, Stilianakis NI (2020) What aerosol physics tells us about airborne pathogen transmission. Aerosol Sci Technol 54(6):639–643. https://doi.org/10.1080/02786826.2020.1751055

    CAS  Article  Google Scholar

  6. 6.

    Godri P et al (2020) COVID-19 vulnerability: the potential impact of genetic susceptibility and airborne transmission. Genomics 14:17. https://doi.org/10.1186/s40246-020-00267-3

    CAS  Article  Google Scholar

  7. 7.

    Howard J, Huang A, Li A et al (2020) Face masks against COVID-19: an evidence review. Preprints 2020, 2020040203. https://www.preprints.org/manuscript/202004.0203/v1. Zugegriffen: 07.12.2020

  8. 8.

    https://webcache.googleusercontent.com/search?q=cache:z9yUkrO0BG8J:https://ets-products.com/files/23/EN--Flyer-Air-Purifier/55/ETSOfficeAir-Purifier-SystemsEN.pdf+&cd=2&hl=de&ct=clnk&gl=de&client=safari

  9. 9.

    Umweltbundesamt (2020) Das Risiko einer Übertragung von SARS-CoV‑2 in Innenräumen lässt sich durch geeignete Lüftungsmaßnahmen reduzieren. https://www.umweltbundesamt.de/sites/default/files/medien/2546/dokumente/irk_stellungnahme_lueften_sars-cov-2_0.pdf. Zugegriffen: 09.01.2021

  10. 10.

    Umweltbundesamt (2020) Emmission von Feinstaub der Partikelgröße PM2,5. https://www.umweltbundesamt.de/daten/luft/luftschadstoff-emissionen-in-deutschland/emission-von-feinstaub-der-partikelgroesse-pm25#emissionsentwicklung. Zugegriffen: 07.12.2020

  11. 11.

    Kähler CJ, Fuchs T, Hain R (2020) Can mobile indoor air cleaners effectively reduce an indirect risk of SARS-CoV‑2 infection by aerosols? https://doi.org/10.13140/RG.2.2.14081.68963

    Book  Google Scholar

  12. 12.

    Lednicky JA et al (2020) Viable SARS-CoV‑2 in the air of a hospital room with COVID-19 patients. Int J Infect Dis. https://doi.org/10.1016/j.ijid.2020.09.025

    Article  PubMed  PubMed Central  Google Scholar

  13. 13.

    Leung NHL, Chu DKW, Shiu EYC et al (2020) Respiratory virus shedding in exhaled breath and efficacy of face masks. Nat Med 26:676–680

    CAS  Article  Google Scholar

  14. 14.

    MacIntyre CR, Chughtai AA (2020) A rapid systematic review of the efficacy of face masks and respirators against coronaviruses and other respiratory transmissible viruses for the community, healthcare workers and sick patients. Int J Nurs Stud 108:103629

    Article  Google Scholar

  15. 15.

    Morawska L, Milton DK (2020) Clinical infectious diseases, INVITED COMMENTARY, it is time to address airborne transmission of Coronavirus disease 2019 (COVID-19) https://doi.org/10.1093/cid/ciaa939

    Book  Google Scholar

  16. 16.

    Morawska L et al (2009) Size distribution and sites of origin of droplets expelled from the human respiratory tract during expiratory activities. J Aerosol Sci 40:256–269

    CAS  Article  Google Scholar

  17. 17.

    Somsen GA, van Rijn C, Kooij S, Bem RA, Bonn D (2020) Small droplet aerosols in poorly ventilated spaces and SARS-CoV‑2 transmission. Lancet Respir Med 8(7):658–659. https://doi.org/10.1016/S2213-2600(20)30245-9

    Article  Google Scholar
