Elektrisches Verhalten von Synchronmaschinen

Zusammenfassung

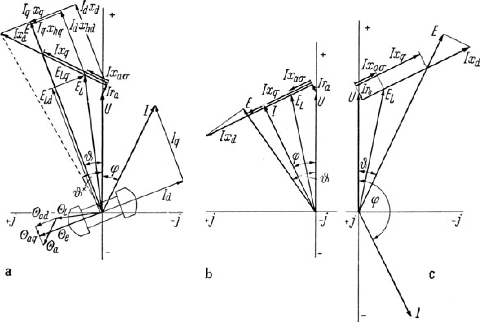

Das Verhalten einer Synchronmaschine bei Belastung läßt sich am besten aus dem Spannungszeigerdiagramm² erkennen. Abb. 1a zeigt das Zeigerdiagramm eines Schenkelpolgenerators (Erzeugerzählpfeilsystem) bei Abgabe von Wirk- und (Magnetisierungs-) Blindleistung³ (übererregt; nacheilender Strom), Abb. 1b bei Abgabe von Wirkleistung und Aufnahme von Blindleistung (Abgabe von Ladeblindleistung, also untererregt; voreilender Strom), und Abb. 1c zeigt das Zeigerdiagramm eines Motors bei Abgabe von Wirkleistung an der Welle und Blindleistung an das Netz. — Auf den Motorbetrieb wird vorerst nicht weiter eingegangen, da er gegenüber dem Generatorbetrieb nichts Neues bringt (vgl. S. 31). Die Diagramme gelten für einen Strang.
