Zusammenfassung
Ausscheidung aus übersättigten Mischkristallen ist die vielseitigste Methode zur Erzeugung sehr feiner Dispersionen einer zweiten Phase in einem Grundgitter. Andere Möglichkeiten sind Innere Oxidation, mechanisches Legieren oder Mischen und Sintern von Pulverteilchen. Ausscheidung erfolgt meist nach dem Homogenisieren im Bereich einer bei hohen Temperaturen stabilen Mischkristallphase, während einer anschließenden isothermen Anlaßbehandlung bei niedrigeren Temperaturen im Zweiphasengebiet des Ausgangsmischkristalls mit einer stabilen oder metastabilen Phase. Beginnend mit der Keimbildung wachsen Teilchen mit zunehmendem Durchmesser d T aus dem übersättigten Mischkristall (vgl. Kap. 9; Abb. 14.1). Nach der Ausscheidung des Mengenanteils, welcher dem Gleichgewicht entspricht (Kap. 4), ist das Wachstum jedoch nicht beendet. Die anschließende Teilchenvergröberung, die bereits während des Wachstums eingesetzt hat, erfolgt dann bei gleichbleibenden Volumenanteilen f T: Ostwaldreifung. Der Teilchenabstand S T vergrößert sich dabei entsprechend dem Wachstum des Durchmessers d T (9.8): c ≈1 ist eine Konstante, die von der Form und Verteilung der Teilchen abhängt.

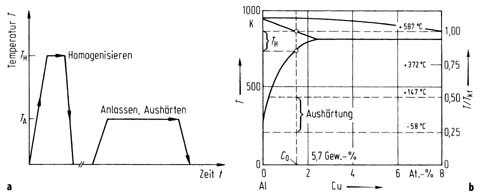

Temperatur-Zeit-Diagramm der Wrmebehandlung einer ausscheidungshrtbaren Legierung; b Zustandsdiagramm Al–Cu mit Temperaturbereichen fr Wrmebehandlung. Fr eine Legierung der Zusammensetzung C 0 = 1,5 At.-%Cu ist das Verhltnis T/T kf = a eingetragen worden. Fr diese Legierung gilt: 0,8 < a < 1:Homogenisieren, 0,3 < a < 0,6: Aushrtung durch Ausscheidung von nm-Teilchen, a < 0,3: thermisch aktivierte Prozesse zu langsam, bersttigter Mischkristall
Preview
Unable to display preview. Download preview PDF.
Literatur
- Hardy HK, Heal TJ (1954) Report on Precipitation. Aus: Progr in Metals Physics. Pergamon Press, LondonGoogle Scholar
- Kelly A, Nicholson RB (1964) Precipitation Hardening. Pergamon Press, London Altenpohl D ( 1965 ) Aluminium und Aluminiumlegierungen. Springer, BerlinGoogle Scholar
- Speich GR, Clark JB (eds) (1965) Precipitation from Iron Base Alloys. Gordon and BreachGoogle Scholar
- New YorkGoogle Scholar
- Betterridge W (1980) The Niminoc Alloys. 2nd edn. Arnold, LondonGoogle Scholar
- Fine ME (1964) Phase Transformations in Condensed Systems. MacMillan, New YorkGoogle Scholar
- Sims T, Hagel WC (eds) (1972) The Superalloys. John Wiley, New YorkGoogle Scholar
- Sahm PR, Speidel MO (eds) (1974) High Temperature Materials in Gas Turbines. Elsevier, AmsterdamGoogle Scholar
- Davis JR (ed) (1996) Aluminium and Al-alloys. MAT PARK, OH, ASMGoogle Scholar
- Yamazaki M (1992) Design and Development of Ni-base superalloys and Ti-alloys. Tokyo, NRIM Spec Rep No 92–01Google Scholar
- Nembach E (1997) Particle Strengthening of Metals and Alloys. John Wiley, New YorkGoogle Scholar
