Unmanned aerial vehicle observations of water surface elevation and bathymetry in the cenotes and lagoons of the Yucatan Peninsula, Mexico

Abstract

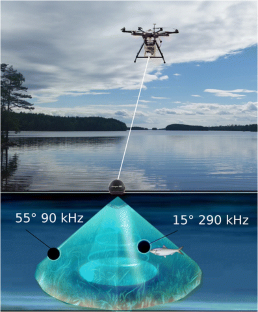

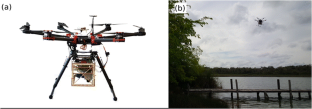

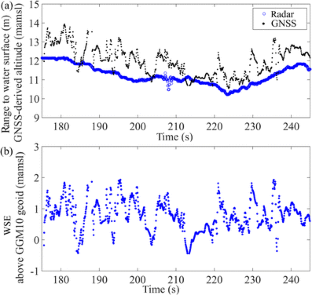

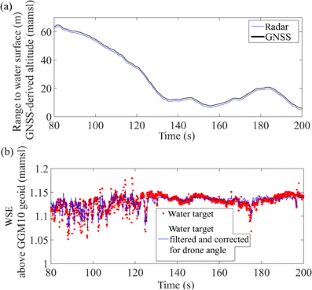

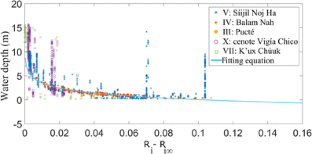

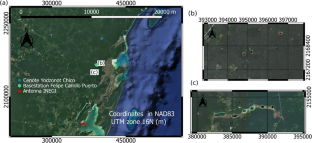

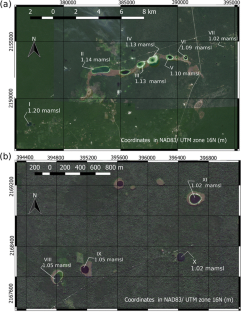

Observations of water surface elevation (WSE) and bathymetry of the lagoons and cenotes of the Yucatán Peninsula (YP) in southeast Mexico are of hydrogeological interest. Observations of WSE (orthometric water height above mean sea level, amsl) are required to inform hydrological models, to estimate hydraulic gradients and groundwater flow directions. Measurements of bathymetry and water depth (elevation of the water surface above the bed of the water body) improve current knowledge on how lagoons and cenotes connect through the complicated submerged cave systems and the diffuse flow in the rock matrix. A novel approach is described that uses unmanned aerial vehicles (UAVs) to monitor WSE and bathymetry of the inland water bodies on the YP. UAV-borne WSE observations were retrieved using a radar and a global navigation satellite system on-board a multi-copter platform. Water depth was measured using a tethered floating sonar controlled by the UAV. This sonar provides depth measurements also in deep and turbid water. Bathymetry (wet-bed elevation amsl) can be computed by subtracting water depth from WSE. Accuracy of the WSE measurements is better than 5–7 cm and accuracy of the water depth measurements is estimated to be ~3.8% of the actual water depth. The technology provided accurate measurements of WSE and bathymetry in both wetlands (lagoons) and cenotes. UAV-borne technology is shown to be a more flexible and lower cost alternative to manned aircrafts. UAVs allow monitoring of remote areas located in the jungle of the YP, which are difficult to access by human operators.

Résumé

Les observations de l’élévation de la surface de l’eau (ESE) et de la bathymétrie des lagunes et cénotes de la péninsule du Yucatán (PY) dans le Sud-Est du Mexique sont d’intérêt hydrogéologique. Les observation d’ESE (hauteur d’eau orthométrique au-dessus du niveau moyen de la mer (m)) sont nécessaires pour nourrir les modèles hydrologiques, pour estimer les gradients hydrauliques et les directions d’écoulement des eaux souterraines. Les mesures de la bathymétrie et de la profondeur de l’eau (élévation de la surface de l’eau au–dessus du lit du plan d’eau) améliorent les connaissances actuelles sur la façon dont les lagunes et les cénotes sont connectées via des systèmes complexes de cavités noyées et l’écoulement diffus dans la matrice rocheuse. Une nouvelle approche qui utilise des drones pour surveiller ESE la bathymétrie des masses d’eau intérieures sur la PY est décrite. Les observations par drone de l’ESE ont été obtenues en utilisant un radar et un système de positionnement par satellite, embarqué sur une plateforme multi-copter. La profondeur de l’eau a été mesurée à l’aide d’un sonar flottant contrôlé par le drone. Ce sonar fournit également des mesures de profondeur dans des eaux profondes et troubles. La bathymétrie (élévation en mètres de la partie mouillée) peut être calculée en soustrayant la profondeur de l’eau à partir de l’ESE. La précision des mesures d’ESE est supérieure à 5–7 cm et des mesures de la profondeur de l’eau est estimée à ~3.8% de la profondeur réelle de l’eau. La technologie a fourni des mesures précises d’ESE et de bathymétrie aussi bien pour les zones humides (lagunes) que pour les cénotes. La technologie embarquée dans le drone s’est. avérée être une alternative plus flexible et moins coûteuses que des moyens aéroportés par avion pilotés. Les drones permettent de surveiller des zones localisées dans la jungle de la PY, qui sont difficiles d’accès par des opérateurs humains.

Resumen

Las observaciones de la elevación del agua de superficie (WSE) y la batimetría de las lagunas y los cenotes de la Península de Yucatán (YP) en el sureste de México son de interés hidrogeológico. Se requieren observaciones de la WSE (altura ortométrica del agua por encima del nivel medio del mar (amsl)) para informar los modelos hidrológicos, estimar los gradientes hidráulicos y las direcciones del flujo del agua subterránea. Las mediciones de la batimetría y profundidad del agua (elevación del agua de superficie sobre el lecho del cuerpo de agua) mejoran el conocimiento actual sobre cómo las lagunas y los cenotes se conectan a través de los complejos sistemas de cavernas sumergidas y el flujo difuso en la matriz rocosa. Se describe un enfoque novedoso que utiliza vehículos aéreos no tripulados (UAV) para monitorear la WSE y la batimetría de las masas de agua continentales en la YP. Las observaciones de la WSE transmitidas por UAV se obtuvieron utilizando un radar y un sistema global de navegación por satélite a bordo de una plataforma de múltiples helicópteros. La profundidad del agua se midió usando un sonar flotante controlado por el UAV. Este sonar proporciona mediciones de profundidad también en aguas profundas y turbias. La batimetría (amsl de elevación del lecho) se puede calcular restando la profundidad del agua de la WSE. La precisión de las mediciones WSE es mayor a 5–7 cm y se estima que la precisión de las mediciones de la profundidad del agua es ~3.8% de la profundidad real del agua. La tecnología proporcionó mediciones precisas de la WSE y la batimetría en ambos humedales (lagunas) y cenotes. La tecnología UAV es una alternativa más flexible y de menor costo que las aeronaves tripuladas. Los UAV permiten el monitoreo de áreas remotas ubicadas en la jungla de la YP, a las cuales los operadores humanos tienen un difícil acceso.

摘要

墨西哥南部尤卡坦半岛泻湖和天然井的地下水文过程是水文地质学界的重要课题。通过对泻湖和天然井的水面高度和深度的测量, 输入水文模型, 可对地下水流方向和水力梯度进行估算, 进而增加对复杂水下洞穴的地质连接以及岩层基质中的水流扩散的认识。本文采用了新型的水文观测方法, 运用旋翼无人机对尤卡坦半岛内陆水体的水面高程及深度进行测量。水面高度通过无人机平台搭载的雷达和高精度差分全球卫星定位系统获取。水体深度通过无人机拖拽栓绳的漂浮声呐系统获取, 相较于传统的依靠光学水深测量方法, 该方法可用于更深和更浑浊的水体。研究结果显示, 无人机系统对水面高度的测量精度优于5–7厘米,水深的测量精度是实际水位的大约3.8%。这充分论证了无人机技术可为湿地(泻湖)和天然井的水面高度和水体深度提供精确测量。相较于载人飞行器, 无人机更加灵活、成本更低, 对于监测例如尤卡坦半岛等人类很难涉足的丛林地带偏僻地区的水文地质过程具有重大潜力。

Resumo

Observações da elevação da superfície da água (ESA) e a batimetria de lagoas e cenotes da Península de Yucatã (PY), no sudeste do Mexico são de interesse hidrogeológico. Observações do ESA (altura ortométrica da água acima do nível médio do mar (anmm)) são requeridas para informar modelos hidrológicos, para estimar gradientes hidráulicos e direções de fluxo da água subterrânea. Medidas de batimetria e profundidade da água (elevação da superfície da água acima do leito do corpo d’agua) aperfeiçoam os conhecimentos atuais em como lagoas e cenotes se conectam através dos complicados sistemas de cavernas submersas e do fluxo difuso na matriz da rocha. Uma nova abordagem é descrita utilizando veículos aéreos não tripulados (VANTs) para monitorar a ESA e batimetria dos corpos d’agua interiores da PY. Observações via VANT da ESA foram coletadas usando um radar e um sistema global de navegação por satélite abordo de uma plataforma multirotor. Esse sonar fornece medições de profundidade também em águas turvas e profundas. Batimetria (elevação do leito molhado anmm) pode ser computado subtraindo a profundidade da água da ESA. A acurácia das medições da ESA é melhor que 5–7 cm e acurácia da medições de profundidade da água é estimada em ~3.8% da profundidade real da água. A tecnologia forneceu medições acuradas da ESA e batimetria nas áreas úmidas (lagoas) e cenotes. Tecnologia via VANTs é uma alternativa mais flexível e de menor custo para as aeronaves tripuladas. Os VANTs permitem o monitoramento de áreas remotas localizadas na floresta da PY, que é de difícil acesso para operadores humanos.

Appendix

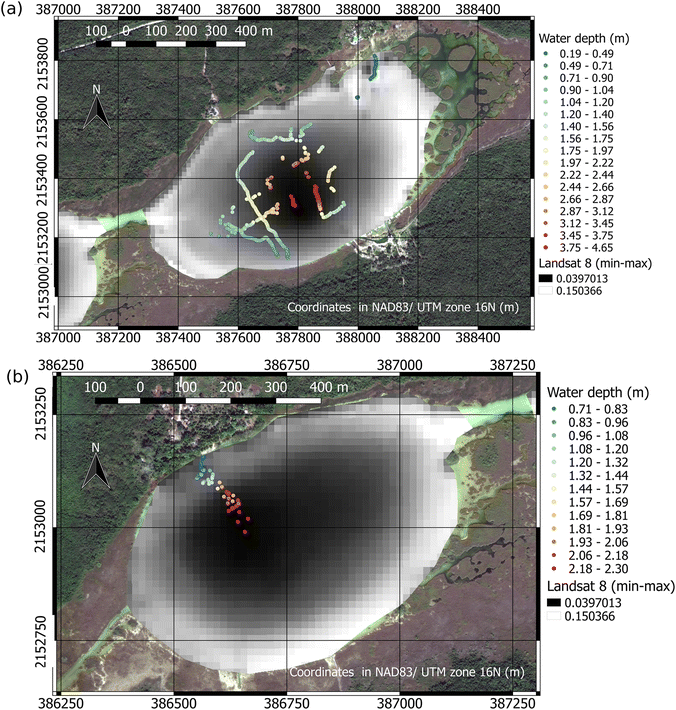

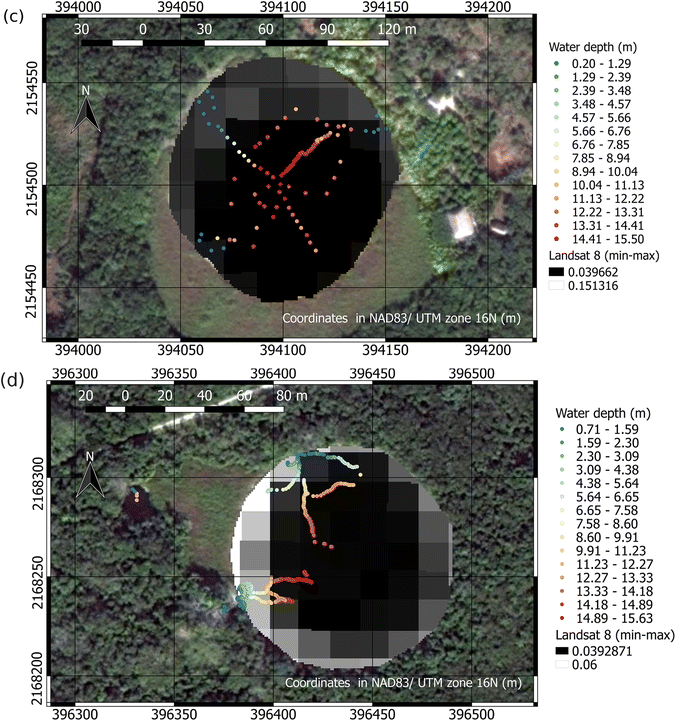

Figure 11 depicts UAV-borne water depth observations retrieved in Laguna Balam Nah, Pucté, cenote K’ux Chúuk, and cenote Vigía Chico.

Fig. 11

Bathymetry observations in water bodies a laguna IV (Balam Nah), b laguna III (Pucté), c cenote VII (K’ux Chúuk), and d cenote X (Vigía Chico)
