Zementaugmentation an der Wirbelsäule

Was ist biomechanisch zu beachten?

Cement augmentation on the spine

Biomechanical considerations

Der Orthopäde volume 44, pages 672–680 (2015)Cite this article

Zusammenfassung

Hintergrund

Wirbelkörperkompressionsfrakturen sind die häufigsten osteoporoseassoziierten Frakturtypen. Seit Einführung der Zementaugmentation durch Vertebroplastie und der Augmentation von Schrauben hat sich die Versorgung osteoporotischer Frakturen wesentlich geändert.

Ziel der Arbeit

Es werden biomechanische Aspekte des Risikos von Anschlussfrakturen sowie bei der Versorgung osteoporotischer Wirbelkörperfrakturen bei der reinen Zementaugmentation durch Vertebroplastie und bei der Zementaugmentation von Schrauben bei dorsalen Instrumentationen dargestellt.

Material und Methode

In einer servohydraulischen Maschine wurden 18 humane osteoporotische Lendenwirbelsäulen (L1–5) angrenzend an zementaugmentierte Wirbelkörper getestet. Dabei wurden ein Standardzement und ein speziell für die Versuche modifizierter Zement mit einer geringeren Festigkeit verwendet. Weiterhin wurden unterschiedliche Verankerungsformen von Pedikelschrauben mit und ohne Zementaugmentation an weiteren humanen Präparaten mit einem einfachen Pull-out-Test und einem Fatique-Test, der die physiologischen Bedingungen besser widerspiegelt, geprüft.

Ergebnisse

Die Zementaugmentation an der Wirbelsäule führt bei osteoporotischem Knochen zu einer höheren biomechanischen Stabilität. Die damit verbundene veränderte Steifigkeit führt jedoch zu biomechanischen Veränderungen mit dem Risiko von Anschlussfrakturen. Die Verwendung eines weniger festen Zements reduziert das Risko für Anschlussfrakturen signifikant. Beide Schraubenaugmentationstechniken zeigten eine signifikante Erhöhung der Auszugskraft gegenüber der Gruppe ohne Zement. Die Augmentation durch die Schraubenperforation ergab im Fatique-Test die höchste Stabilität.

Diskussion und Zusammenfassung

Die Zementaugmentation führt zu einer deutlichen Veränderung der biomechanischen Eigenschaften. Große Stabilitätsunterschiede zwischen den angrenzenden Wirbelkörpern erhöhen das Risiko für Anschlussfrakturen, das durch modifizierten Zement mit reduzierter Festigkeit gemindert werden kann. Spezielle, für die Zementapplikation konzipierte Schrauben zeigen im Fatique-Test die höchste Stabilität.

Abstract

Background

Vertebral compression fractures are the most common osteoporotic fractures. Since the introduction of vertebroplasty and screw augmentation, the management of osteoporotic fractures has changed significantly.

Aims

The biomechanical characteristics of the risk of adjacent fractures and novel treatment modalities for osteoporotic vertebral fractures, including pure cement augmentation by vertebroplasty, and cement augmentation of screws for posterior instrumentation, are explored.

Materials and methods

Eighteen human osteoporotic lumbar spines (L1–5) adjacent to vertebral bodies after vertebroplasty were tested in a servo-hydraulic machine. As augmentation compounds we used standard cement and a modified low-strength cement. Different anchoring pedicle screws were tested with and without cement augmentation in another cohort of human specimens with a simple pull-out test and a fatigue test that better reflects physiological conditions.

Results

Cement augmentation in the osteoporotic spine leads to greater biomechanical stability. However, change in vertebral stiffness resulted in alterations with the risk of adjacent fractures. By using a less firm cement compound, the risk of adjacent fractures is significantly reduced. Both screw augmentation techniques resulted in a significant increase in the withdrawal force compared with the group without cement. Augmentation using perforated screws showed the highest stability in the fatigue test.

Discussion and conclusion

The augmentation of cement leads to a significant change in the biomechanical properties. Differences in the stability of adjacent vertebral bodies increase the risk of adjacent fractures, which could be mitigated by a modified cement compound with reduced strength. Screws that were specifically designed for cement application displayed greatest stability in the fatigue test.

This is a preview of subscription content, access via your institution.

Access options

Buy single article

Instant access to the full article PDF.

43,34 €

Price includes VAT (Finland)
Tax calculation will be finalised during checkout.

Abb. 1

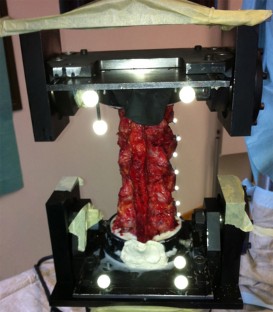

Abb. 2

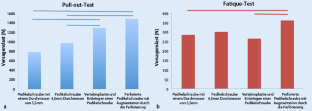

Abb. 3
Abb. 4

Literatur

  1. Aquarius R, Homminga J, Hosman AJ, Verdonschot N, Tanck E (2014) Prophylactic vertebroplasty can decrease the fracture risk of adjacent vertebrae: an in vitro cadaveric study. Med Eng Phys 36:944–948

    Article  PubMed  Google Scholar

  2. Banse X, Sims TJ, Bailey AJ (2002) Mechanical properties of adult vertebral cancellous bone: correlation with collagen intermolecular cross-links. J Bone Miner Res 17(9):1621–1628

    CAS  Article  PubMed  Google Scholar

  3. Becker S, Chavanne A, Spitaler R, Kropik K, Aigner N, Ogon M, Redl H (2008) Assessment of different screw augmentation techniques and screw designs in osteoporotic spines. Eur Spine J 17(11):1462–1469

    CAS  Article  PubMed Central  PubMed  Google Scholar

  4. Bliemel C, Krueger A, Buecking B, Oberkircher L, Ruchholtz S, Meeting (2011) Anschlussfrakturen nach Vertebroplastie und Kyphoplastie – Inzidenz und Vermeidungsstrategien. Meeting Abstract 11dgch516, 128. Kongress der Deutschen Gesellschaft für Chirurgie, 2011. http://www.egms.de/static/en/meetings/dgch2011/11dgch516.shtml. Zugegriffen: 23. Juni 2015

  5. Boger A, Heini P, Windolf M, Schneider E (2007) Adjacent vertebral failure after vertebroplasty: a biomechanical study of low-modulus PMMA cement. Euro Spine J 16(12):2118–2125

    Article  Google Scholar

  6. Boonen S, Van MJ, Bastian L, Cummings SR, Ranstam J, Tillman JB, Eastell R, Talmadge K, Wardlaw D (2011) Balloon kyphoplasty for the treatment of acute vertebral compression fractures: 2-year results from a randomized trial. J Bone Miner Res 26:1627–1637

  7. Bornemann R, Kabir K, Otten LA, Deml M, Koch EM, Wirtz DC, Pflugmacher R (2012) Radiofrequency kyphoplasty – an innovative method for the treatment of vertebral compression fractures – comparison with conservative treatment. Z Orthop Unfall 150:392–396

    CAS  PubMed  Google Scholar

  8. Buchbinder R, Osborne RH, Ebeling PR, Wark JD, Mitchell P, Wriedt C, Graves S, Staples MP, Murphy B (2009) A randomized trial of vertebroplasty for painful osteoporotic vertebral fractures. N Engl J Med 361:557–568

    CAS  Article  PubMed  Google Scholar

  9. Burge R, Dawson-Hughes B, Solomon DH, Wong JB, King A, Tosteson A (2007) Incidence and economic burden of osteoporosis-related fractures in the United States, 2005–2025. J Bone Miner Res 22:465–475

    Article  PubMed  Google Scholar

  10. Cholma T, Pfeiffer F, Swope R et al (2012) Pedicle screw design and cement augmentation in osteoporotic vertebrae: effects of fenestrations and cement viscosity on fixation and extraction. Spine 37(26):E1628–E1632

    Article  Google Scholar

  11. Elgeti FA, Marnitz T, Kroncke TJ, Gebauer B (2010) DFine radiofrequency kyphoplasty (RFK)–kyphoplasty with ultrahigh viscosity cement. Rofo 182:803–805

    CAS  Article  PubMed  Google Scholar

  12. Galibert P, Deramond H, Rosat P, Le GD (1987) Preliminary note on the treatment of vertebral angioma by percutaneous acrylic vertebroplasty. Neurochirurgie 33:166–168

    CAS  PubMed  Google Scholar

  13. Han SL, Wan SL, Li QT, Xu DT, Zang HM, Chen NJ, Chen LY, Zhang WP, Luan C, Yang F, Xu ZW (2015) Is vertebroplasty a risk factor for subsequent vertebral fracture, meta-analysis of published evidence? Osteoporos Int 26(1):113–122. doi:10.1007/s00198-014-2848-5

    CAS  Article  PubMed  Google Scholar

  14. Johnell O, Kanis JA (2006) An estimate of the worldwide prevalence and disability associated with osteoporotic fractures. Osteoporos Int 17:1726–1733

    CAS  Article  PubMed  Google Scholar

  15. Kallmes DF, Comstock BA, Heagerty PJ, Turner JA, Wilson DJ, Diamond TH, Edwards R, Gray LA, Stout L, Owen S, Hollingworth W, Ghdoke B, Annesley-Williams DJ, Ralston SH, Jarvik JG (2009) A randomized trial of vertebroplasty for osteoporotic spinal fractures. N Engl J Med 361:569–579

    CAS  Article  PubMed Central  PubMed  Google Scholar

  16. Kolb JP, Kueny RA, Püschel K, Boger A, Rueger JM, Morlock MM, Huber G, Lehmann W (2013) Does the cement stiffness affect fatigue fracture strength of vertebrae after cement augmentation in osteoporotic patients? Eur Spine J 22(7):1650–1656

    Article  PubMed Central  PubMed  Google Scholar

  17. Kruger A, Hierholzer J, Bergmann M, Oberkircher L, Ruchholtz S (2013) Current status of vertebroplasty and kyphoplasty in Germany: an analysis of surgical disciplines. Unfallchirurg 116:813–824

    CAS  Article  PubMed  Google Scholar

  18. Kueny R, Kolb J, Lehmann W et al (2014) Influence of the screw augmentation technique and a diameter increase on pedicle screw fixation in the osteoporotic spine: pullout versus fatigue testing. Eur Spine J 23(10):2196–2202

    Article  PubMed  Google Scholar

  19. Lin JT, Lane JM (2004) Osteoporosis: a review. Clin Orthop Relat Res 425:126–134

    Article  PubMed  Google Scholar

  20. Luo J, Skrzypiec DM, Pollintine P, Adams MA, Annesley-Williams DJ, Dolan P (2007) Mechanical efficacy of vertebroplasty: influence of cement type, BMD, fracture severity, and disc degeneration. Bone 40(4):1110–1119 (Epub 2007 Jan 16)

    CAS  Article  PubMed  Google Scholar

  21. Muto M, Marcia S, Guarnieri G, Pereira V (2014) Assisted techniques for vertebral cementoplasty: why should we do it? Eur J Radiol 84(5):783–788

    Article  PubMed  Google Scholar

  22. Sawakami K, Yamazaki A, Ishikawa S, Ito T, Watanabe K, Endo N (2012) Polymethylmethacrylate augmentation of pedicle screws increases the initial fixation in osteoporotic spine patients. J Spinal Disord Tech 25:E28–E35

    Article  PubMed  Google Scholar

  23. Soshi S, Shiba R, Kondo H et al (1991) An experimental study on transpedicular screw fixation in relation to osteoporosis of the lumbar spine. Spine 6(11):1335–1341

    Article  Google Scholar

  24. Spross C, Aghayev E, Kocher R, Roder C, Forster T, Kuelling FA (2014) Incidence and risk factors for early adjacent vertebral fractures after balloon kyphoplasty for osteoporotic fractures: analysis of the SWISSspine registry. Eur Spine J 23:1332–1338

    Article  PubMed  Google Scholar

  25. Wardlaw D, Cummings SR, Van Meirhaeghe J, Bastian L, Tillman JB, Ranstam J, Eastell R, Shabe P, Talmadge K, Boonen S (2009) Efficacy and safety of balloon kyphoplasty compared with non-surgical care for vertebral compression fracture (FREE): a randomised controlled trial. Lancet 373:1016–1024

    Article  PubMed  Google Scholar

  26. Wittenberg RH, Lee KS, Shea M, White AA, III, Hayes WC (1993) Effect of screw diameter, insertion technique, and bone cement augmentation of pedicular screw fixation strength. Clin Orthop Relat Res 296:278–287

    PubMed  Google Scholar

  27. Zhang YZ, Kong LD, Cao JM, Ding WY, Shen Y (2014) Incidence of subsequent vertebral body fractures after vertebroplasty. J Clin Neurosci 21(8):1292–1297. doi:10.1016/j.jocn.2013.12.022

    Article  PubMed  Google Scholar

Download references

Author information

Affiliations

  1. Abteilung für Unfall-, Hand- und Wiederherstellungschirurgie, Universitätsklinikum Hamburg-Eppendorf, Martinistraße 52, 20246, Hamburg, Deutschland

    J. P. Kolb,  L. Weiser &  J. M. Rueger

  2. Institut für Biomechanik, Technische Universität Hamburg Harburg, Denickestrasse 15, 21073, Hamburg, Deutschland

    R. A. Kueny &  G. Huber

  3. Abteilung für Unfall-, Hand- und Wiederherstellungschirurgie, Zentrum für Operative Medizin, Klinik für Unfall-, Hand- und Wiederherstellungschirurgie, Universitätsklinikum Hamburg-Eppendorf, Martinistraße 52, 20246, Hamburg, Deutschland

    W. Lehmann

Authors
  1. J. P. Kolb
    View author publications

    You can also search for this author in PubMed Google Scholar

  2. L. Weiser
    View author publications

    You can also search for this author in PubMed Google Scholar

  3. R. A. Kueny
    View author publications

    You can also search for this author in PubMed Google Scholar

  4. G. Huber
    View author publications

    You can also search for this author in PubMed Google Scholar

  5. J. M. Rueger
    View author publications

    You can also search for this author in PubMed Google Scholar

  6. W. Lehmann
    View author publications

    You can also search for this author in PubMed Google Scholar

Corresponding author

Correspondence to W. Lehmann.

Ethics declarations

Interessenkonflikt

J. P. Kolb, L. Weiser, R. A. Kueny, G. Hube, J. M. Rueger und W. Lehmann geben an, dass kein Interessenkonflikt besteht.

Alle beschriebenen Untersuchungen am Menschen wurden mit Zustimmung der zuständigen Ethik-Kommission, im Einklang mit nationalem Recht sowie gemäß der Deklaration von Helsinki von 1975 (in der aktuellen, überarbeiteten Fassung) durchgeführt. Von allen beteiligten Patienten liegt eine Einverständniserklärung vor.

Additional information

Die Autoren J.P. Kolb und L. Weiser haben zu gleichen Teilen zu der Arbeit beigetragen.

Rights and permissions

Reprints and Permissions

About this article

Verify currency and authenticity via CrossMark

Cite this article

Kolb, J., Weiser, L., Kueny, R. et al. Zementaugmentation an der Wirbelsäule. Orthopäde 44, 672–680 (2015). https://doi.org/10.1007/s00132-015-3134-8

Download citation

  • Published:

  • Issue Date:

  • DOI: https://doi.org/10.1007/s00132-015-3134-8

Schlüsselwörter

  • Osteoporose
  • Vertebroplastie
  • Kompressionsfrakturen
  • Knochenzemente
  • Pedikelschrauben

Keywords

  • Osteoporosis
  • Vertebroplasty
  • Compression fractures
  • Bone cements
  • pedicle screws
